| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | QRsonic |
| Сертификация: | CE |
| Номер модели: | QR-6015-6BD |
| Количество мин заказа: | 1 шт |
| Цена: | Negotation |
| Упаковывая детали: | Упакованный в коробке |
| Время доставки: | 3 рабочих дня |
| Условия оплаты: | Т/Т, Вестерн Юнион |
| Поставка способности: | 2000pcs в месяц |
| Название продуктов: | Ультразвуковой пьезоэлектрический преобразователь | Частота: | 15 КГц |
|---|---|---|---|
| Выходная мощность: | 3600 ватт | Совместный болт: | 1/2-20UNF |
| Керамический диаметр диска: | PZT8 | Qty керамических дисков: | 6 шт. |
| Емкость: | 19-22.5nf | Заявление: | Ультразвуковой пластиковый сварочный аппарат |
| Выделить: | Ультразвуковой преобразователь для трубной сварки 15 кГц,ультразвуковой преобразователь для трубной сварки,ультразвуковой преобразователь для трубной сварки 2600 Вт |
||

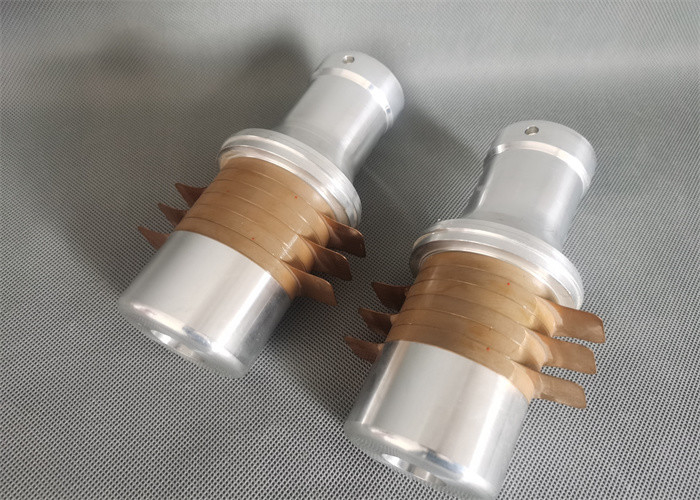

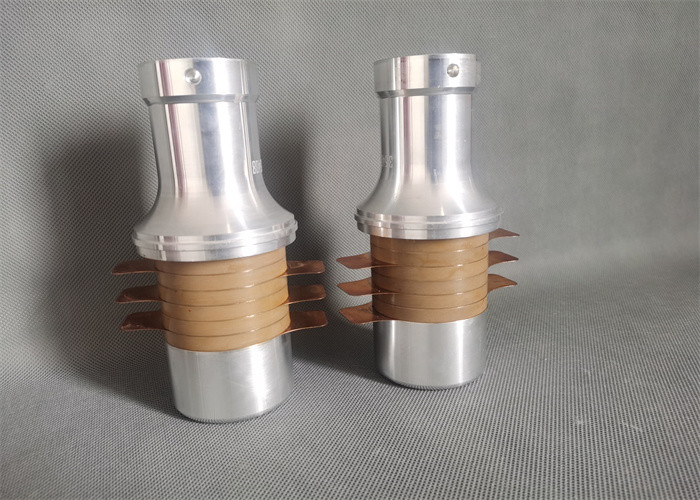

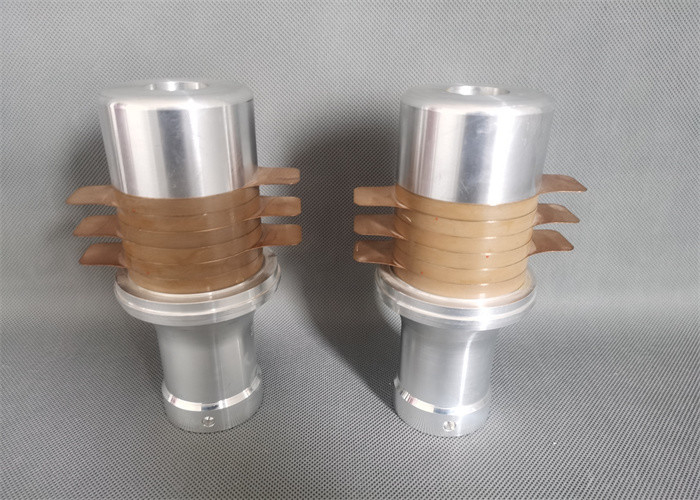

15Khz 2600w Ультразвуковой датчик типа трубы Branson System для пластикового сварочного аппарата
Описание:
QRsonic использует значение QM, техническую прочность, низкие потери в сильном поле, высокую плотность мощности, низкие механические диэлектрические потери, высокий коэффициент пьезоэлектрической связи, стабильную производительность пьезоэлектрического керамического листа благодаря точной конструкции конструкции, а параметры керамического листа очень постоянны.Точная, коррозионно-стойкая, нержавеющая, 62 люминофорная медь с отличной проводимостью, собранная в ультразвуковой преобразователь с высокой стабильностью и длительным сроком службы.
Характеристики:
| Модель | QR-6015-6BD |
| Частота | 15 кГц |
| Выходная мощность | 3600 Вт |
| Соединительный болт | 1/2-20УНФ |
| Диаметр керамического диска | 60мм |
| Кол-во керамических дисков | 6шт |
| Емкость | 19-22,5нф |
| Амплитуда | 10 мкм |
| Заявление | Машина для сварки пластика |
Параметры:
|
Предмет номер.
|
Соединительный винт (размер)
|
Диаметр керамики (мм)
|
Количество керамики (шт.)
|
Емкость |
Входная мощность (Вт)
|
||
| Желтый | Серый | Черный | |||||
| 6015-4БЗ-БЗ | М16 * 1 | 60 | 4 | 9000-10000 | 10000-11000 | 12500-13500 | 2600 |
| 6015-4БЗ-ЛР | М16 * 1 | 60 | 4 | 9000-10000 | 10000-11000 | 12500-13500 | 2600 |
| 6015-4БЗ-РС | М16 * 1 | 60 | 4 | 9000-10000 | 10000-11000 | 12500-13500 | 2600 |
| 7015-4БЗ-БЗ | М16 * 1 | 70 | 4 | 12500-14000 | / | / | 3600 |
| 6015-4БД-БЗ | М16 * 1 | 60 | 4 | 9000-10000 | 10000-11000 | / | 2600 |
| 6015-6БД-БЗ | М16 * 1 | 60 | 6 | 19000-20500 | / | 23000-25000 | 3600 |
| 7015-4БД-БЗ | М16 * 1 | 70 | 4 | 12500-14000 | / | / | 3600 |
| 6015-4БЗ-ЛС | М16 * 1 | 60 | 8 | 18000-20000 | 20000-22000 | / | 4200 |
| 4515-4YZ-СС | М16 * 1 | 45 | 8 | / | / | 25000-27000 | 2400 |
| 4515-4JZ-СС | М16 * 1 | 45 | 8 | 19000-21000 | / | / | 2800 |
| 5015-4БЗ-СЗ | М16 * 1 | 50 | 8 | 22000-24000 | / | / | 3600 |
| 5020-4CZ-БДЖ | 3/8-24УНФ | 50 | 4 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5020-4БЗ-БЖ | 3/8-24УНФ | 50 | 4 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5520-4БЗ-БЖ | 3/8-24УНФ | 55 | 4 | 10500-11500 | / | / | 1800 |
| 5020-4БЗ-БЗ | 3/8-24УНФ | 50 | 4 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5020-4HZ-БДЖ | 3/8-24УНФ | 50 | 4 | / | / | 11000-12000 | 1500 |
| 3820-4БЗ-СС | 3/8-24УНФ | 38 | 8 | 13000-14500 | / | / | 1800 |
| 5020-4БЗ-ЛС | 1/2-20УНФ | 50 | 8 | 23000-25000 | 26000-28000 | / | 2800 |
| 3028-2БЗ-БТ | / | 30 | 2 | 2800-3300 | 3300-3800 | / | 400 |
| 3828-4БЗ-БЖ | М8*1 | 38 | 4 | 7200-8200 | / | 10000-12000 | 800 |
| 3828-4БЗ-БДЖЛ | М8*1 | 38 | 4 | 7200-8200 | / | 10000-12000 | 800 |
| 3828-2БЗ-БДЖЛ | М8*1 | 38 | 2 | 3700-4200 | / | / | 500 |
| 3030-4БЗ-СЖЛ | М10 | 30 | 4 | / | 6200-7200 | / | 700 |
| 3030-4BZ-LJL | М10 | 30 | 4 | / | 6200-7200 | / | 700 |
| 3030-4БЗ-БЖ | М8 | 30 | 4 | / | 6200-7200 | / | 700 |
| 3535-4БД-II | М8 | 35 | 4 | 6600-7400 | / | 9200-10200 | 800 |
| 3035-4БЗ-БДЖЛ | М8 | 30 | 4 | 5500-6200 | / | / | 700 |
| 3040-4БЗ-БЖ | М8 | 30 | 4 | 5100-5800 | / | 6500-7500 | 500 |
| 1560-2БЗ-БЖ | / | 15 | 2 | / | / | 700-850 | 100 |
| 1070-2БЗ-БЖ | / | 10 | 2 | 700-800 | / | / | 100 |
Процесс изготовления ультразвукового преобразователя:
Преобразователь состоит из корпуса, согласующего слоя, пьезоэлектрического керамического дискового преобразователя, подложки, отходящего кабеля и приемника массива тарелок.Пьезокерамический дисковый преобразователь изготовлен из пьезоэлектрического материала PZT-5 с поляризацией в направлении толщины.Приемник массива тарелок состоит из 8-16 преобразователей тарелок, двух металлических колец и резиновых шайб.
1. Просушите горячим воздухом
2. Сначала покачайте электрод
3. Керамика, электроды, керамика.
4. Задняя крышка и винты
5. Позиционирование
6. Дожигатель
7. Склеивание
8. Поставьте духовку
9. Испытание на испытательной машине
10. Затирка швов
11. Проведите повторное тестирование перед упаковкой
