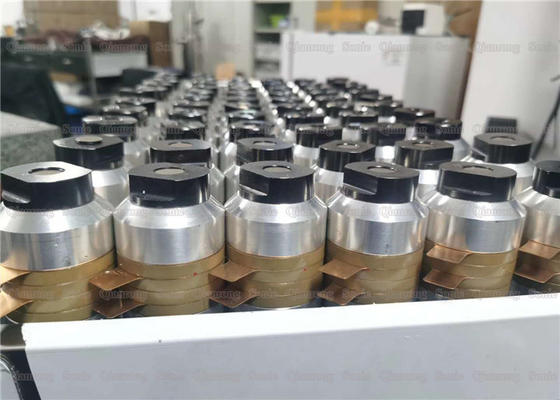

Датчик 15Khz переменной частоты ультразвуковой для сваривать автозапчастей

Датчик 15Khz переменной частоты ультразвуковой для автозапчастей сваривая для продажи

Описание:

Ультразвуковой датчик прибор преобразования энергии. Своя функция преобразовать электричество входного сигнала в механическую силу (ультразвук) и после этого передать ее вне, и она уничтожает только небольшое количество силы.

Ультразвуковой датчик главным образом составлен центрального пьезоэлектрического керамического элемента, спереди и сзади нажимных накладок металла, пре-усиленных винтов, листов электрода и изоляционных трубок. Специфический состав показан в диаграмме ниже.

1. Задний водитель: цилиндрический элемент на задней части пьезоэлектрического датчика, задний водитель близко к последней части пьезоэлектрическое керамического, и пре-затягивая давление обычно приложено путем штабелировать болты.
2. лист электрода: тонкий проводной диск между пьезоэлектрической керамикой за датчиком. Напряжение тока привода датчика приложено между этими электродами.
3. первоначальный водитель: Передайте ультразвуковую энергию датчика рожку или инструментальной головке. Первоначальный водитель обычно включает монтажный флаец для соединять снабжение жилищем.
4. поднапряженный винт: Пропуски одиночные штабелированные болта через центровое отверстие керамического. После затягивать болт, керамическое будет обжато между задним водителем и передним водителем для приложения требуемое поднапрягите к керамическому.
5. пьезоэлектрическая керамика: Пьезоэлектрическая керамика сердце датчика, компонента который преобразовывает электрический сигнал ультразвукового генератора в линейную механическую вибрацию.

Спецификации:

Поднапрягите датчика большой лучшее?

Чрезмерный поднапрягите уменьшит представление датчика, который главным образом отражен в следующих аспектах:

Представление пьезоэлектрических изменений керамики под действием смещения обжатия. В частности, максимальная безопасная температура на которой материал может работать эффектно может значительно быть уменьшена, и высокое давление при сжатии может понизить температуру Кюри.
Чрезмерная претензия причинит значительную располяризацию, и также произведет неустойчивые импеданс и вызревание.
Чрезмерный поднапрягите уменьшит срок службы датчика, и в строгих случаях причинит керамический обломок датчика выкристаллизовывать.
Чрезмерный поднапрягите датчика покажет более небольшой импеданс в ранней стадии, но представление датчика уменьшит с течением времени, и оно будет сопровожено высокоимпедансными продуктами.

Датчик 15Khz переменной частоты ультразвуковой для автозапчастей сваривая для продажи
