| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | QRsonic |
| Сертификация: | CE |
| Номер модели: | QR-T35 |
| Количество мин заказа: | ПК 1 |
| Цена: | Negotation |
| Упаковывая детали: | Упакованный в коробке |
| Время доставки: | 3 трудодня |
| Условия оплаты: | T/T, западное соединение |
| Поставка способности: | 2000pcs в месяц |
| Имя продуктов: | Ультразвуковой конвертер замены | Частота: | 35 КГц |
|---|---|---|---|
| Сила выхода: | 1200 ватт | Совместный болт: | M8 |
| Керамический диаметр диска: | 25mm | Емкость: | 2.1-2.3nf |
| Амплитуда: | 6um | Применение: | Замена датчика Telsonic |
| Выделить: | Конвертер ультразвуковой заварки датчика Telsonic,конвертер ультразвуковой заварки 35Khz,Конвертер ультразвуковой заварки болта соединения M8 |
||

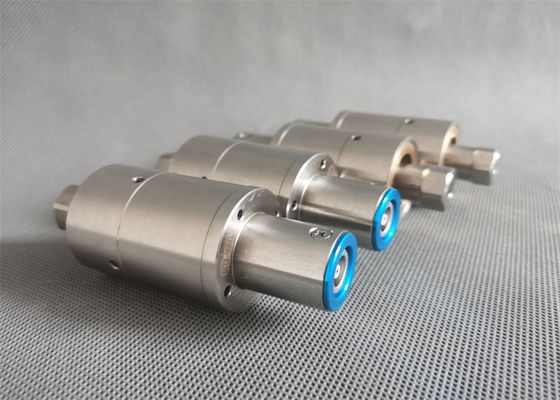

конвертер замены 35Khz Ultrsound соответствуя генератору Telsonic
Описание:
Согласно параметрам датчика Telsonic первоначального, оно соответствуется коробке Telsonic электрической. QRsonic использует высококачественное, керамика высоко-последовательности пьезоэлектрическая, конструированная согласно первоначальной структуре, стабилизированная деятельность, высокая стабильность, высокая последовательность, высокий тест нагрузки, не-горячая, высокая амплитуда, низкий импеданс, стабилизированная волна, характеристики незатухающей волны.
Repacement Telsonic SE3512C Konverter. Ультразвуковой датчик прибор который может преобразовать высокочастотную электрическую энергию в механическую энергию. Он вообще магнитострикционные и пьезоэлектрические керамические. Выходная мощность отправлена в ультразвуковой генератор, и после этого в ультразвуковой датчик. Ультразвуковой прибор вывода может произвести ультразвуковые волны.
Спецификации:
| Модель | QR-T35 |
| Частота | 35 КГц |
| Сила выхода | 1000 ватт |
| Совместный болт | M8 |
| Керамический диаметр диска | 25mm |
| Qty керамических дисков | 4pcs |
| Емкость | 2.1-2.3nf |
| Амплитуда | 6 um |
| Применение | Пластиковый сварочный аппарат |
Спецификация:
| Деталь никакой |
Соедините винт (размер)
|
Керамический диаметр (mm)
|
Количество керамического (ПК)
|
Частота резонанса (КГц)
|
Сила входного сигнала | Машина |
| 1-QR-BCJ20 | 1/2-20UNF | 50 | 6 | 20 | 3300 |
Branson 2000 серий |
| 2-QR-BCR20 | 1/2-20UNF | 50 | 6 | 20 | 3300 |
Branson 2000 серий |
| 3-QR-B502 | 1/2-20UNF | 50 | 4 | 20 | 2000 |
Branson 5170, 8800 |
| 4-QR-B402 | 1/2-20UNF | 40 | 4 | 20 | 900 |
Branson 8200, 8400 |
| 5-QR-B803 | 1/2-20UNF | 50 | 4 | 20 | 2000 |
Branson 8700 |
| 6-QR-B902J | 1/2-20UNF | 50 | 4 | 20 | 2000 |
Branson 910W или IW+ |
| 7-QR-B4TH | M8 | 25 | 4 | 40 | 800 | сварщики 40khz Branson |
| 8-QR-B4TR | M8 | 25 | 4 | 40 | 800 | сварщики 40khz Branson |
| 9-QR-D20 | 1/2-20UNF | 50 | 2 | 20 | 2000 | 20khz Dukane сверхмощное |
| 10-QR-D41S30 | 1/2-20UNF | 50 | 4 | 20 | 2000 | Dukane модельные 43A250, 43A255, 43D255, 43E255, 43A260, или 43B260 |
| 11-QR-D41C30 | 1/2-20UNF | 50 | 4 | 20 | 2000 | |
| 12-QR-D110-3122 | 1/2-20UNF | 50 | 4 | 20 | 2000 | |
| 13-QR-D110-3168 | 1/2-20UNF | 50 | 4 | 20 | 2000 | Модель 43B18 Dukane |
| 14-QR-D41C28 | M8 | 35 | 2 | 40 | 800 | сварщики 40khz Dukane |
| 15-QR-D41C29 | M8 | 35 | 2 | 40 | 800 | сварщики 40khz Dukane |
| 16-QR-R3510 | M8 | 25 | 4 | 35 | 800 | сварщики 35Khz Rinco |
| 17-QR-R35 | M8*1.25 | 25 | 2 | 35 | 500 | сварщики 35khz Rico |
| 18-QR-R20 | 1/2-20UNF | 50 | 2 | 20 | 1200 | |
| 19-QR-J3506 | M8 | 25 | 4 | 35 | 800 | |
| 20-QR-J3710 | M8 | 25 | 4 | 37 | 500 | CV231 |
| 21-QR-J3706-W1 | M8 | 25 | 4 | 37 | 500 | |
| 22-QR-J3706-W2 | M8 | 32 | 2 | 37 | 400 | CV3510 |
| 23-QR-T35 | M8 | 25 | 4 | 35 | 800 | машина 35khz Telsonic |
| 24-QR-H20 | 1/2-20UNF | 50 | 6 | 20 | 3000 |
Особенные детали можно подгонять.
Ультразвуковой производственный процесс датчика:
Датчик состоит из раковины, соответствуя слоя, пьезоэлектрического керамического датчика диска, затыловки, кабеля руководства-вне и приемника массива цимбалы. Пьезоэлектрический керамический датчик диска сделан из пьезоэлектрического материала PZT-5 поляризовыванного в направлении толщины. Приемник массива цимбалы состоит из 8-16 датчиков цимбалы, 2 колец металла и резиновых шайб.
1. высушивайте в струе воздуха с горячим воздушным пульверизатором
2. место лист электрода сперва
3. керамика, листы электрода, керамика
4. задняя сторона обложки, винты
5. располагать
6. форсаж
7. клей
8. положите печь
9. тест с испытывая машиной
10. лить
11. тест снова перед паковать
