| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | QRsonic |
| Сертификация: | CE |
| Номер модели: | QR-BCJ20 |
| Количество мин заказа: | 1 шт |
| Цена: | Negotation |
| Упаковывая детали: | Упакованный в коробке |
| Время доставки: | 3 рабочих дня |
| Условия оплаты: | Т/Т, Вестерн Юнион |
| Поставка способности: | 2000pcs в месяц |
| Название продуктов: | Ультразвуковая замена Branson CJ20 | Частота: | 20 кГц |
|---|---|---|---|
| Выходная мощность: | 3300 ватт | Совместный болт: | 1/2-20UNF |
| Керамический диаметр диска: | 50мм | Емкость: | 18-20nf |
| Амплитуда: | 10um | Заявление: | Ультразвуковой пластиковый сварочный аппарат |
| Выделить: | Ультразвуковой преобразователь Branson 20 кГц,ультразвуковой сварочный преобразователь 3300 Вт,ультразвуковой сварочный преобразователь с пьезоэлектрическими кольцами |
||

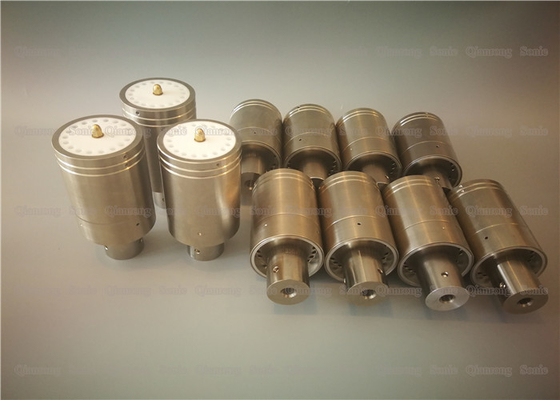

3300 Вт Ультразвуковой преобразователь 20 кГц Замена Брэнсона с 6 пизоэлектрическими кольцами
Описание:
Ультразвуковой преобразователь Branson CL20 20 кГц изготовлен из пьезоэлектрических керамических чипов в сочетании с аксессуарами из титанового сплава.В соответствии с параметрами и характеристиками зарубежных оригинальных преобразователей Branson, исследования, разработки и производство на основе исходной технологии обеспечивают стабильность преобразователей и технических параметров применения.Он оснащен зарубежными генераторами и сварочными головками, играющими роль замены.
Ультразвуковой преобразователь представляет собой устройство, преобразующее электрическую энергию в механическую.Устройство, преобразующее электрическую и акустическую энергию за счет пьезоэлектрического эффекта, называется пьезоэлектрическим преобразователем.Он состоит из центрального пьезоэлектрического керамического компонента, передней и задней металлических крышек, предварительного напряжения.Винт, часть электрода и изолирующая трубка состоят.В зависимости от дизайна различных структур, их форма и производительность также сильно зависят.
Характеристики:
| Модель | QR-BCJ20 |
| Частота | 20 кГц |
| Выходная мощность | 3300 Вт |
| Соединительный болт | 1/2-20УНФ |
| Диаметр керамического диска | 50мм |
| Кол-во керамических дисков | 4шт |
| Емкость | 18-20нф |
| Амплитуда | 10 мкм |
| Заявление | Машина для сварки пластика |
Технические характеристики:
| ЭтоЭм Нет |
Соединительный винт (размер)
|
Диаметр керамики (мм)
|
Количество керамики (шт.)
|
Резонансная частота (кГц)
|
Входная мощность | Машина |
| 1-QR-BCJ20 | 1/2-20УНФ | 50 | 6 | 20 | 3300 |
Брэнсон 2000 серия |
| 2-QR-BCR20 | 1/2-20УНФ | 50 | 6 | 20 | 3300 |
Брэнсон 2000 серия |
| 3-QR-B502 | 1/2-20УНФ | 50 | 4 | 20 | 2000 г. |
Брэнсон 5170, 8800 |
| 4-QR-B402 | 1/2-20УНФ | 40 | 4 | 20 | 900 |
Брэнсон 8200, 8400 |
| 5-QR-B803 | 1/2-20УНФ | 50 | 4 | 20 | 2000 г. |
Брэнсон 8700 |
| 6-QR-B902J | 1/2-20УНФ | 50 | 4 | 20 | 2000 г. |
Брэнсон 910 Вт или ИВ+ |
| 7-QR-B4TH | М8 | 25 | 4 | 40 | 800 | Сварочные аппараты Branson 40 кГц |
| 8-QR-B4TR | М8 | 25 | 4 | 40 | 800 | Сварочные аппараты Branson 40 кГц |
| 9-КР-D20 | 1/2-20УНФ | 50 | 2 | 20 | 2000 г. | 20 кГц Dukane Heavy Duty |
| 10-КР-Д41С30 | 1/2-20УНФ | 50 | 4 | 20 | 2000 г. | Модель Dukane 43A250, 43A255, 43D255, 43E255, 43A260 или 43B260 |
| 11-КР-D41C30 | 1/2-20УНФ | 50 | 4 | 20 | 2000 г. | |
| 12-КР-Д110-3122 | 1/2-20УНФ | 50 | 4 | 20 | 2000 г. | |
| 13-КР-Д110-3168 | 1/2-20УНФ | 50 | 4 | 20 | 2000 г. | Дюкан Модель 43B18 |
| 14-КР-D41C28 | М8 | 35 | 2 | 40 | 800 | Сварочные аппараты Dukane 40 кГц |
| 15-КР-D41C29 | М8 | 35 | 2 | 40 | 800 | Сварочные аппараты Dukane 40 кГц |
| 16-КР-R3510 | М8 | 25 | 4 | 35 | 800 | Сварочные аппараты Rinco 35 кГц |
| 17-КР-Р35 | М8*1,25 | 25 | 2 | 35 | 500 | 35 кГц Рико Сварщики |
| 18-КР-R20 | 1/2-20УНФ | 50 | 2 | 20 | 1200 | |
| 19-КР-J3506 | М8 | 25 | 4 | 35 | 800 | |
| 20-КР-J3710 | М8 | 25 | 4 | 37 | 500 | CV231 |
| 21-КР-ДЖ3706-В1 | М8 | 25 | 4 | 37 | 500 | |
| 22-КР-J3706-W2 | М8 | 32 | 2 | 37 | 400 | CV3510 |
| 23-КР-Т35 | М8 | 25 | 4 | 35 | 800 | 35 кГц Telsonic машина |
| 24-КР-H20 | 1/2-20УНФ | 50 | 6 | 20 | 3000 |
Специальные предметы могут быть настроены.
Процесс изготовления ультразвукового преобразователя:
Преобразователь состоит из корпуса, согласующего слоя, пьезоэлектрического керамического дискового преобразователя, подложки, отходящего кабеля и приемника массива тарелок.Пьезокерамический дисковый преобразователь изготовлен из пьезоэлектрического материала PZT-5 с поляризацией в направлении толщины.Приемник массива тарелок состоит из 8-16 преобразователей тарелок, двух металлических колец и резиновых шайб.
1. Просушите горячим воздухом
2. Сначала покачайте электрод
3. Керамика, электроды, керамика.
4. Задняя крышка и винты
5. Позиционирование
6. Дожигатель
7. Склеивание
8. Поставьте духовку
9. Испытание на испытательной машине
10. Затирка швов
11. Проведите повторное тестирование перед упаковкой
3300 Вт Ультразвуковой преобразователь 20 кГц Замена Брэнсона с 6 пизоэлектрическими кольцами
