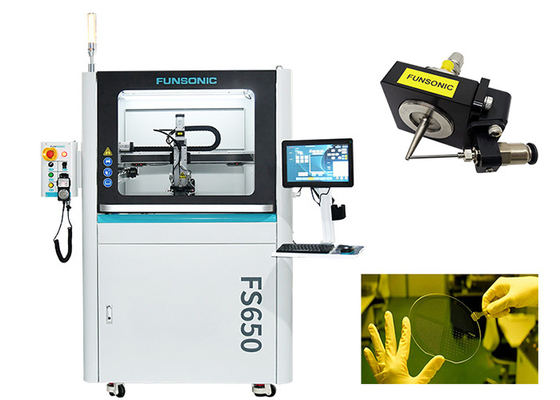

Система полимидного и фоторезистентного ультразвукового покрытия с микронасадкой

Система полимидного и фоторезистентного ультразвукового покрытия с микронасадкой

Описание:

Ультразвуковая система распыления, как было доказано, подходит для различных применений, которые требуют однородных, повторяющихся фоторезисторов или полимидных пленочных покрытий, и является простым, экономичным,и воспроизводимый фоторезистентный и полимидный процесс покрытия.
Общие применения полимида и фоторезистентных ультразвуковых покрытий включают, но не ограничиваются MEMS, линзами, микрофлюидными устройствами, микроэлектроникой и фильтрами.Системы покрытия способны покрывать плоские и 3D-субстраты., как правило, включая кремниевые чипы, стекло, керамику и металлы.

Параметры:

Структура и принцип ультразвуковой насадки:

Ультразвуковые сосуды - это наладные устройства, основанные на специфическом частотном резонансе.с диапазоном частот от 25 до 120 кГцТо есть, чем выше ультразвуковая частота, тем меньше преобразователь, и размер средней капли, генерируемой атомизацией сопла, также уменьшится.

Ультразвуковая сосна состоит из нескольких частей. Движущий компонент включает пару пьезоэлектрических преобразователей, которые преобразуют электрическую энергию в механическое движение.Высокочастотный источник питания поступает от отдельного генератора, который может блокировать на резонансную частоту соплаПреобразователь расположен между двумя титановыми цилиндрами, которые усиливают вибрационное движение преобразователя, чтобы максимизировать его влияние на поверхность атомизации.Мы выбрали титан в качестве материала, потому что он имеет высокую прочность на растяжение, хорошие акустические свойства и отличная коррозионная стойкость.

Жидкость транспортируется на поверхность атомизации через канал большого диаметра по всей длине сопла.Он столкнется с высокими амплитудными вибрациями, которые разобьют его на маленькие капли, которые движутся с низкой скоростью (менее 3 дюймов в секунду)Для достижения этого эффекта мощность применения должна сохраняться в относительно узком окне.Если мощность слишком высока, жидкость будет разорвана на большие кусочки, что не подходит для распыливания.рабочая мощность сопла варьируется от 1 до 15 Вт в зависимости от конкретной конструкции и свойств распыляемой жидкости.
