MOQ: | ПК 1 |
цена: | Negotation |
standard packaging: | Упакованный в коробке |
Delivery period: | 3 трудодня |
payment method: | T/T, западное соединение |
Supply Capacity: | 2000pcs в месяц |

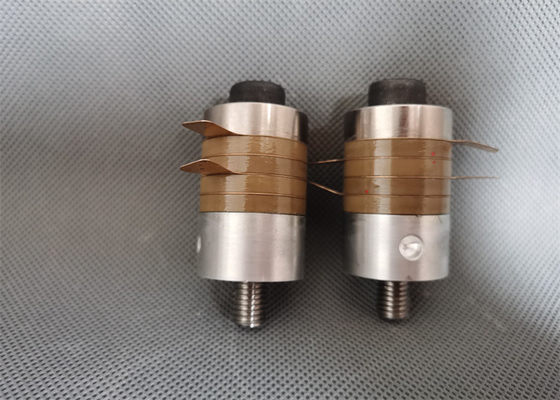

Датчик высокочастотного ультразвука 40Khz пьезоэлектрический для резать прибор
Описание:
Ультразвуковой датчик конвертер энергии который преобразовывает электричество входного сигнала в механическую силу. Сердце ультразвукового сварочного аппарата. Оно может лучше сыграть роль ультразвукового сварочного аппарата если оборудовано с соотвествующим ультразвуковым датчиком
Спецификации:
Модель | QR-3040-4BZ |
Частота | 40khz |
Сила выхода | 500 ватт |
Совместный болт | M10 |
Керамический диаметр диска | 30mm |
Qty керамических дисков | 4pcs |
Емкость | 5.1-7.5nf |
Амплитуда | 4 um |
Применение | Ультразвуковая машина |
Параметры:
Колоннообразный тип ТИП NTK | ||||||||
Деталь нет.
|
Соедините винт
|
Керамический dia (mm)
|
Qty керамического (ПК) |
Частота (КГц)
|
Емкость |
сила (w)
|
||
Желтый цвет | Серый цвет | Черный | ||||||
7015-4BZ | M20 X 1,5 | 70 | 4 | 15 | 12500-14000 | 17000-19000 | 2600 | |
6015-4BZ | M20 X 1,5 | 60 | 4 | 15 | 8000-10000 | 10000-12000 | 12500-13500 | 2200 |
6015-6BZ | M20 X 1,5 | 60 | 6 | 15 | 14000-16000 | 19500-21000 | 2600 | |
5015-4BZ | M18 X 1,5 | 50 | 4 | 15 | 12000-13000 | 13000-14300 | 15000-17000 | 1500 |
4015-4BZ | M16 X 1 | 40 | 4 | 15 | 10000-11000 | 10500-11500 | 700 | |
5520-4BZ | M18 X 1 | 55 | 4 | 20 | 10000-11000 | 10500-11500 | 14300-20000 | 2000 |
5020-6BZ | M18 X 1,5 | 50 | 6 | 20 | 18500-20000 | 22500-25000 | 2000 | |
5020-4BZ | M18 X 1,5 | 50 | 4 | 20 | 11000-13000 | 13000-15000 | 15000-17000 | 1500 |
5020-2BZ | M18 X 1,5 | 50 | 2 | 20 | 6000-6500 | 6500-7000 | 8000-9000 | 800 |
5020-4CZ | M18 X 1,5 | 50 | 4 | 20 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
5020-4HZ | M18 X 1,5 | 50 | 4 | 20 | 11000-12000 | 1500 | ||
5020-4BL | M18 X 1,5 | 50 | 4 | 20 | 11000-12500 | 1500 | ||
4020-4BZ | 1/2-20UNF | 40 | 4 | 20 | 9000-10000 | 9500-11000 | 900 | |
4020-2BZ | 1/2-20UNF | 40 | 2 | 20 | 4800-5500 | 500 | ||
3820-4BZ | 1/2-20UNF | 38 | 4 | 20 | 6500-7500 | 800 | ||
Колоннообразный тип ТИП NTK | ||||||||
Деталь нет.
|
Соедините винт
|
Керамический dia (mm)
|
Qty керамического (ПК) |
Частота (КГц)
|
Емкость |
сила (w)
|
||
Желтый цвет | Серый цвет | Черный | ||||||
5025-2BZ | M12 X 1 | 50 | 2 | 25 | 5000-5600 | 7000-8000 | 500 | |
3828-2BZ | 1/2-20UNF | 38 | 2 | 28 | 3800-4300 | 500 | ||
3828-4BZ | 1/2-20UNF | 38 | 4 | 28 | 7600-8500 | 10500-12000 | 800 | |
3028-2BZ | 3/8-24UNF | 30 | 2 | 28 | 2700-3100 | 3400-3800 | 400 | |
3028-4BZ | M10*1 | 30 | 4 | 28 | 6000-7000 | 700 | ||
2528-4FZ | M8 X 1 | 25 | 4 | 28 | 3900-4300 | 400 | ||
2528-2FZ | M8 X 1 | 25 | 2 | 28 | 1950-2200 | 2200-2500 | 300 | |
3030-4BZ | M10 | 30 | 4 | 30 | 6200-6900 | 700 | ||
3035-2FZ | 3/8-24UNF | 30 | 2 | 35 | 2700-3100 | 500 | ||
3035-4BZ | M10 X 1 | 30 | 4 | 35 | 5000-6200 | 800 | ||
2535-2FZ | M8 X 1 | 25 | 2 | 35 | 1900-2200 | 400 | ||
2540-2BZ | 3/8-24UNF | 25 | 2 | 40 | 2000-2300 | 500 | ||
3040-4BZ | M10 | 30 | 4 | 40 | 5500-6200 | 1000 | ||
3050-4BZ | M8 | 30 | 4 | 50 | 5500-6200 | 600 | ||
1560-2BZ | M6 X 0,75 | 15 | 2 | 60 | 700-800 | 100 |
Ультразвуковые меры предосторожности собрания частей датчика:
Основные части ультразвуковой системы вибрации, как датчики, рожки, инструментальные головки, etc., соединены центральным болтом.
1. Проверите что контактирующая поверхность должна быть ровна и свободна царапин. Если любые царапины, то используйте metallographic бумагу с нескольк нул или больше слегка для того чтобы отполировать. Необходимо, что приглаживает дефект без повреждать плоскостность контактирующей поверхности.
2. Очистите винты, отверстия винта и контактирующие поверхности с испаряющим, безгремучертутным тензидом.
3. Тщательно очистите винты, отверстия винта и контактирующие поверхности.
4. Все отверстия соединительного винта должны быть перпендикулярны к контактирующей поверхности.
5. Приложите тонкий слой масла или вазелина к контактирующей поверхности перед затягивать. Не применитесь к соединительным винтам и отверстиям винта.
6. Осторожно затяните 2 части. Отрегулируйте соотвествующий затягивая вращающий момент согласно спецификациям соединительных винтов. Когда возможный, затяните его как следует.
7. Если вы отпускаете совместную поверхность снова, то вы не должны увидеть все шрамы.
8. Амплитуда системы вибрации равномерно распределена вручную, никакой странный звук, не местная строгая лихорадка.
9. После re-отверстия совместная поверхность после работы на период времени, там должна быть никакими знаками оксидации или удаления. В противном случае, контакт здесь не хорош, и ультразвуковая энергия серьезно потеряна здесь.
Датчик высокочастотного ультразвука 40Khz пьезоэлектрический для резать прибор
