| Место происхождения: | КИТАЙ |
|---|---|
| Фирменное наименование: | QRsonic |
| Сертификация: | CE |
| Номер модели: | QR-7015-4BZ-BZ |
| Количество мин заказа: | ПК 1 |
| Цена: | Negotation |
| Упаковывая детали: | Упакованный в коробке |
| Время доставки: | 3 трудодня |
| Условия оплаты: | T/T, западное соединение |
| Поставка способности: | 2000pcs в месяц |
| Имя продуктов: | Генератор ультразвуковой сваривать | Сила выхода: | 3600W |
|---|---|---|---|
| Частота: | 15khz | Керамический диаметр диска: | 70mm |
| Qty керамических дисков: | 4pcs | Емкость: | 12.5-14nf |
| Чистый вес: | 6.5kgs | ПРИМЕНЕНИЕ: | ультразвуковой пластиковый сварочный аппарат |
| Выделить: | ультразвуковой датчик 3600w для Wwelding,датчик ультразвуковой заварки 3600w,датчик ультразвуковой заварки керамики 70mm |
||

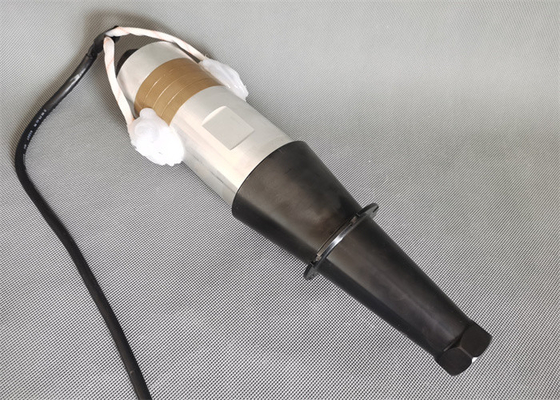

Датчик 15Khz ультразвуковой заварки наивысшей мощности 3600w с керамикой диаметров 70mm
Описание:
Ультразвуковой генератор, по мере того как имя предлагает, функциональные компоненты которые соответствуют амплитуде ультразвуковых вибраций ультразвуковым датчикам. Своя основная функция изменить амплитуду датчика (вообще роста), улучшить коэффициент вибрации, улучшить эффективность, улучшить механический качественный фактор, увеличить сопротивление жары, расширить диапазон температур, и расширяет срок службы датчика. Ультразвуковой датчик регулирует нагрузку соответствуя между датчиком и ультразвуковой инструментальной головкой путем установка рожка (ультразвукового рожка), который уменьшает импеданс резонанса и делает его работать на резонирующей частоте для того чтобы улучшить электроакустическую эффективность преобразования. Уменьшает тепловыделение ультразвукового датчика и увеличивает срок службы.
Спецификации:
| Модель | QR-7015-4BZ-BZ |
| Частота | 15 КГц |
| Сила выхода | 3600 ватт |
| Совместный болт | M16*1 |
| Керамический диаметр диска | 70mm |
| Qty керамических дисков | 4pcs |
| Емкость | 12.5-14nf |
| Применение | Пластиковый сварочный аппарат |
Параметры:
|
Деталь нет.
|
Соедините винт (размер)
|
Керамический диаметр (mm)
|
Количество керамического (ПК)
|
Емкость |
Сила входного сигнала (w)
|
||
| Желтый цвет | Серый цвет | Черный | |||||
| 6015-4BZ-BZ | M16 *1 | 60 | 4 | 9000-10000 | 10000-11000 | 12500-13500 | 2600 |
| 6015-4BZ-LR | M16 *1 | 60 | 4 | 9000-10000 | 10000-11000 | 12500-13500 | 2600 |
| 6015-4BZ-RS | M16 *1 | 60 | 4 | 9000-10000 | 10000-11000 | 12500-13500 | 2600 |
| 7015-4BZ-BZ | M16 *1 | 70 | 4 | 12500-14000 | / | / | 3600 |
| 6015-4BD-BZ | M16 *1 | 60 | 4 | 9000-10000 | 10000-11000 | / | 2600 |
| 6015-6BD-BZ | M16 *1 | 60 | 6 | 19000-20500 | / | 23000-25000 | 3600 |
| 7015-4BD-BZ | M16 *1 | 70 | 4 | 12500-14000 | / | / | 3600 |
| 6015-4BZ-LS | M16 *1 | 60 | 8 | 18000-20000 | 20000-22000 | / | 4200 |
| 4515-4YZ-SS | M16 *1 | 45 | 8 | / | / | 25000-27000 | 2400 |
| 4515-4JZ-SS | M16 *1 | 45 | 8 | 19000-21000 | / | / | 2800 |
| 5015-4BZ-SZ | M16 *1 | 50 | 8 | 22000-24000 | / | / | 3600 |
| 5020-4CZ-BJ | 3/8-24UNF | 50 | 4 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5020-4BZ-BJ | 3/8-24UNF | 50 | 4 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5520-4BZ-BJ | 3/8-24UNF | 55 | 4 | 10500-11500 | / | / | 1800 |
| 5020-4BZ-BZ | 3/8-24UNF | 50 | 4 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5020-4HZ-BJ | 3/8-24UNF | 50 | 4 | / | / | 11000-12000 | 1500 |
| 3820-4BZ-SS | 3/8-24UNF | 38 | 8 | 13000-14500 | / | / | 1800 |
| 5020-4BZ-LS | 1/2-20UNF | 50 | 8 | 23000-25000 | 26000-28000 | / | 2800 |
| 3028-2BZ-BT | / | 30 | 2 | 2800-3300 | 3300-3800 | / | 400 |
| 3828-4BZ-BJ | M8*1 | 38 | 4 | 7200-8200 | / | 10000-12000 | 800 |
| 3828-4BZ-BJL | M8*1 | 38 | 4 | 7200-8200 | / | 10000-12000 | 800 |
| 3828-2BZ-BJL | M8*1 | 38 | 2 | 3700-4200 | / | / | 500 |
| 3030-4BZ-SJL | M10 | 30 | 4 | / | 6200-7200 | / | 700 |
| 3030-4BZ-LJL | M10 | 30 | 4 | / | 6200-7200 | / | 700 |
| 3030-4BZ-BJ | M8 | 30 | 4 | / | 6200-7200 | / | 700 |
| 3535-4BD-II | M8 | 35 | 4 | 6600-7400 | / | 9200-10200 | 800 |
| 3035-4BZ-BJL | M8 | 30 | 4 | 5500-6200 | / | / | 700 |
| 3040-4BZ-BJ | M8 | 30 | 4 | 5100-5800 | / | 6500-7500 | 500 |
| 1560-2BZ-BJ | / | 15 | 2 | / | / | 700-850 | 100 |
| 1070-2BZ-BJ | / | 10 | 2 | 700-800 | / | / | 100 |
В следующих случаях, кривая круговой диаграммы полной проводимости и електропроводимостьи piezoceramic или датчика может быть анормална:
1) Датчик трескает во время собрания.
2) Пьезоэлектрическая керамика иметь проблемы сами, как внутренняя деламинация.
3) Проблема с дизайном или собранием ультразвукового рожка и прессформы.
4) Части вокруг штанги стресса причиненной разницей в концентричности датчика вступают в противоречия. Вообще, диаграмма входа и параметры связаны друг к другу. Если диаграмма входа вибромашины нормальна, то R1 ниже и Qm выше. В противном случае, если диаграмма входа вибромашины анормална, то R1 вообще больше и Qm более небольшое.
Датчик 15Khz ультразвуковой заварки наивысшей мощности 3600w с керамикой диаметров 70mm
