КО. оборудования автоматизации Ханчжоу Цианронг, Лтд.
сфокусируйте на ультразвуковом применении, добросовестно выиграть клиентов
| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | QRsonic |
| Сертификация: | CE |
| Номер модели: | QR-2540-4BD |
| Количество мин заказа: | ПК 1 |
| Цена: | Negotation |
| Упаковывая детали: | Упакованный в коробке |
| Время доставки: | 3 трудодня |
| Условия оплаты: | T/T, западное соединение |
| Поставка способности: | 2000pcs в месяц |
| Имя продуктов: | ультразвуковой пьезоэлектрический датчик | Частота: | 40 КГц |
|---|---|---|---|
| Сила выхода: | 300 ватт | Совместный болт: | M8 |
| Керамический диаметр диска: | 25mm | Кол-во керамических дисков: | 4PCS |
| Емкость: | 4.5-6.5nf | Амплитуда: | 4um |
| Выделить: | Датчик активного датчика ультразвуковой пьезоэлектрический,Пьезоэлектрический ультразвуковой датчик 40Khz,Датчик 40Khz 300 ватт ультразвуковой |
||

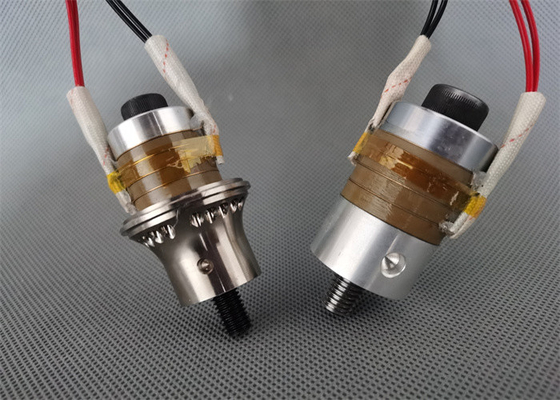

Датчик 40Khz активного датчика пьезоэлектрический ультразвуковой для сваривать или резать применение
Описание:
ультразвуковые датчики 40Khz преобразовывают электрическую энергию, механическую энергию или акустическую энергию от одной формы энергии к другой форме прибора энергии, также известной как ультразвуковой датчик, также известный как активный датчик. Одно из самого зрелого и надежный прибор который преобразовывает электрическую энергию и акустическую энергию пьезоэлектрическим влиянием, также известный как пьезоэлектрический датчик. Датчик составлен центрального пьезоэлектрического керамического компонента, спереди и сзади крышки металла, пре-усиленного винта, листа электрода, и изоляционной трубки. Ультразвуковые датчики использованы в почти всем ультразвуковом оборудовании. Оборудование Qianrong ультразвуковое источник ультразвуковых датчиков сплава титана и компонентов ядра.
Спецификации:
| Модель | QR-2540-4BD |
| Частота | 40khz |
| Сила выхода | 300 ватт |
| Совместный болт | M8 |
| Керамический диаметр диска | 25mm |
| Qty керамических дисков | 4pcs |
| Емкость | 4.5-6.5nf |
| Амплитуда | 4 um |
| Применение | Пластиковый сварочный аппарат |
Параметры:
| Колоннообразный тип ТИП NTK | ||||||||
|
Деталь нет.
|
Соедините винт
|
Керамический dia (mm)
|
Qty керамического (ПК) |
Частота (КГц)
|
Емкость |
сила (w)
|
||
| Желтый цвет | Серый цвет | Черный | ||||||
| 7015-4BZ | M20 X 1,5 | 70 | 4 | 15 | 12500-14000 | 17000-19000 | 2600 | |
| 6015-4BZ | M20 X 1,5 | 60 | 4 | 15 | 8000-10000 | 10000-12000 | 12500-13500 | 2200 |
| 6015-6BZ | M20 X 1,5 | 60 | 6 | 15 | 14000-16000 | 19500-21000 | 2600 | |
| 5015-4BZ | M18 X 1,5 | 50 | 4 | 15 | 12000-13000 | 13000-14300 | 15000-17000 | 1500 |
| 4015-4BZ | M16 X 1 | 40 | 4 | 15 | 10000-11000 | 10500-11500 | 700 | |
| 5520-4BZ | M18 X 1 | 55 | 4 | 20 | 10000-11000 | 10500-11500 | 14300-20000 | 2000 |
| 5020-6BZ | M18 X 1,5 | 50 | 6 | 20 | 18500-20000 | 22500-25000 | 2000 | |
| 5020-4BZ | M18 X 1,5 | 50 | 4 | 20 | 11000-13000 | 13000-15000 | 15000-17000 | 1500 |
| 5020-2BZ | M18 X 1,5 | 50 | 2 | 20 | 6000-6500 | 6500-7000 | 8000-9000 | 800 |
| 5020-4CZ | M18 X 1,5 | 50 | 4 | 20 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5020-4HZ | M18 X 1,5 | 50 | 4 | 20 | 11000-12000 | 1500 | ||
| 5020-4BL | M18 X 1,5 | 50 | 4 | 20 | 11000-12500 | 1500 | ||
| 4020-4BZ | 1/2-20UNF | 40 | 4 | 20 | 9000-10000 | 9500-11000 | 900 | |
| 4020-2BZ | 1/2-20UNF | 40 | 2 | 20 | 4800-5500 | 500 | ||
| 3820-4BZ | 1/2-20UNF | 38 | 4 | 20 | 6500-7500 | 800 | ||
| Колоннообразный тип ТИП NTK | ||||||||
|
Деталь нет.
|
Соедините винт
|
Керамический dia (mm)
|
Qty керамического (ПК) |
Частота (КГц)
|
Емкость |
сила (w)
|
||
| Желтый цвет | Серый цвет | Черный | ||||||
| 5025-2BZ | M12 X 1 | 50 | 2 | 25 | 5000-5600 | 7000-8000 | 500 | |
| 3828-2BZ | 1/2-20UNF | 38 | 2 | 28 | 3800-4300 | 500 | ||
| 3828-4BZ | 1/2-20UNF | 38 | 4 | 28 | 7600-8500 | 10500-12000 | 800 | |
| 3028-2BZ | 3/8-24UNF | 30 | 2 | 28 | 2700-3100 | 3400-3800 | 400 | |
| 3028-4BZ | M10*1 | 30 | 4 | 28 | 6000-7000 | 700 | ||
| 2528-4FZ | M8 X 1 | 25 | 4 | 28 | 3900-4300 | 400 | ||
| 2528-2FZ | M8 X 1 | 25 | 2 | 28 | 1950-2200 | 2200-2500 | 300 | |
| 3030-4BZ | M10 | 30 | 4 | 30 | 6200-6900 | 700 | ||
| 3035-2FZ | 3/8-24UNF | 30 | 2 | 35 | 2700-3100 | 500 | ||
| 3035-4BZ | M10 X 1 | 30 | 4 | 35 | 5000-6200 | 800 | ||
| 2535-2FZ | M8 X 1 | 25 | 2 | 35 | 1900-2200 | 400 | ||
| 2540-2BZ | 3/8-24UNF | 25 | 2 | 40 | 2000-2300 | 500 | ||
| 3040-4BZ | M10 | 30 | 4 | 40 | 5500-6200 | 1000 | ||
| 3050-4BZ | M8 | 30 | 4 | 50 | 5500-6200 | 600 | ||
| 1560-2BZ | M6 X 0,75 | 15 | 2 | 60 | 700-800 | 100 | ||
Atten:
Соответствовать датчика электрической коробке и прессформе лежит в основу для надежности системы и максимальной силы датчика. После того как датчик будет завершен, будут никакие регулируемые части. Отрегулируйте электрические коробку и прессформу для того чтобы соответствовать работая государству датчика.
Порекомендованы, что регулирует соответствовать в следующих шагах:
Во-первых, отрегулируйте частоту колебания электрической коробки для того чтобы одеть динамический диапазон датчика.
Раздел 2: Отрегулируйте соответствуя цепь так, что течение нулевой нагрузки датчика будет чем 0.5A. Настраивая отступление напряжения тока должно всегда быть более менее чем 0.2A, и проверяет датчик для нормальных вибрации и топления.
Третий шаг: соедините прессформу, с нагрузкой, и отрегулируйте электрическую коробку для того чтобы сделать силу выхода системы соотвествуйте для пользы.
Раздел 4: Тест полной мощи в течение некоторого времени, проверка что изменения государства датчика и электрической коробки должны находиться внутри нормальный диапазон.
Датчик 40Khz активного датчика пьезоэлектрический ультразвуковой для сваривать или резать применение
