| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | QRsonic |
| Сертификация: | CE |
| Номер модели: | QR-3028-4FZ |
| Количество мин заказа: | ПК 1 |
| Цена: | Negotation |
| Упаковывая детали: | Упакованный в коробке |
| Время доставки: | 3 трудодня |
| Условия оплаты: | T/T, западное соединение |
| Поставка способности: | 2000pcs в месяц |

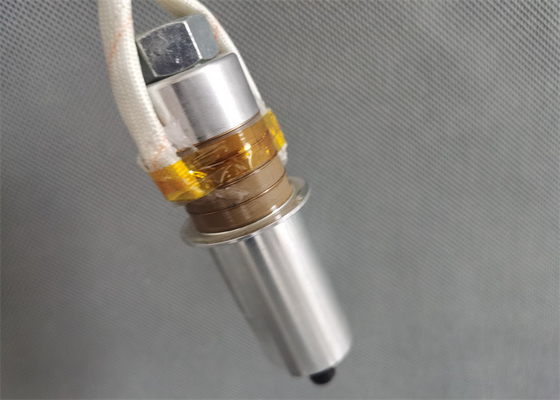

| Имя продуктов: | Датчик ультразвуковой сваривать | Частота: | 28 КГц |
|---|---|---|---|
| Сила выхода: | 700 ватт | Совместный болт: | M8*1 |
| Керамический диаметр диска: | 30mm | Qty керамических дисков: | 4pcs |
| Емкость: | 6-7nf | Применение: | Пластиковый сварщик |
| Выделить: | Датчик ультразвуковой заварки 700 ватт,датчик ультразвуковой заварки 28Khz,Датчик пластикового сварщика ультразвуковой пьезоэлектрический |
||
Обеспечивать и ремонт и заменить систему высокочастотного ультразвукового датчика 28Khz сваривая
Описание:
Генерация регулярной вибрации под возбуждением соответствующего электрического поля ультразвуковым датчиком, и своей амплитуды вообще μm около 8-10. Такая амплитуда нет достаточно сразу для того чтобы завершить шаги сваривать и обработки. Поэтому, датчик соединяет как следует конструированный ультразвуковой рожок, и амплитуду ультразвуковой волны можно поменять внутри широкий диапазон, покуда материальная прочность достаточна, амплитуда может превысить μm 100.
Датчик прибор точности и должен быть обращан с осторожностью. Датчик преобразовывает напряжение тока ультразвуковой частоты от генератора в ультразвуковую механическую вибрацию та же самой частоты обратным пьезоэлектрическим влиянием. Он состоит из нескольких piezoceramic листов прослоенных между 2 блоками металла (обычно титана). Тонкая металлическая пластина сформирована между листом и листом для того чтобы сформировать электрод. Когда синусоидальный электрический сигнал поставлен к датчику через электроды, пьезоэлектрический лист расширяет и заключает контракт, производящ осевое размах движение 15-201 xm.
Спецификации:
| Модель | QR-3028-4FZ |
| Частота | 28khz |
| Сила выхода | 700 ватт |
| Совместный болт | M8*1 |
| Керамический диаметр диска | 30mm |
| Qty керамических дисков | 4pcs |
| Емкость | 6-7nf |
| Амплитуда | 8 um |
| Применение | Пластиковый сварочный аппарат |
Ультразвуковые меры предосторожности собрания частей датчика:
Основные части ультразвуковой системы вибрации, как датчики, рожки, инструментальные головки, etc., соединены центральным болтом.
1. Проверите что контактирующая поверхность должна быть ровна и свободна царапин. Если любые царапины, то используйте metallographic бумагу с нескольк нул или больше слегка для того чтобы отполировать. Необходимо, что приглаживает дефект без повреждать плоскостность контактирующей поверхности.
2. Очистите винты, отверстия винта и контактирующие поверхности с испаряющим, безгремучертутным тензидом.
3. Тщательно очистите винты, отверстия винта и контактирующие поверхности.
4. Все отверстия соединительного винта должны быть перпендикулярны к контактирующей поверхности.
5. Приложите тонкий слой масла или вазелина к контактирующей поверхности перед затягивать. Не применитесь к соединительным винтам и отверстиям винта.
6. Осторожно затяните 2 части. Отрегулируйте соотвествующий затягивая вращающий момент согласно спецификациям соединительных винтов. Когда возможный, затяните его как следует.
7. Если вы отпускаете совместную поверхность снова, то вы не должны увидеть все шрамы.
8. Амплитуда системы вибрации равномерно распределена вручную, никакой странный звук, не местная строгая лихорадка.
9. После re-отверстия совместная поверхность после работы на период времени, там должна быть никакими знаками оксидации или удаления. В противном случае, контакт здесь не хорош, и ультразвуковая энергия серьезно потеряна здесь.
